OSA™ Optical Surface Analyzer - SKX-C
侧视/俯视-双视接触角/润湿测量仪 - more Vision, more Insights

SKX-C是一基于测视法和俯视法相结合的、目前市场上唯一的一款双视接触角/润湿性测量分析仪。

SKX-C通过对同一液滴从正上方和侧面的同时观察、测量和分析，可以对液滴进行全方位测量，获得比任一单方向观察法更多的信息，提供更多有助于分析和理解过程现象的认识

• 从侧面观察液滴图像可以获得液滴的接触角，接触直径和表面上方剩余液滴体积等参量随时间的变化；

• 从俯视观察得到的图像则不但可以获得润湿区域随时间的变化，而且同时可以确定液滴接触直径（或面积）随时间 的变化，从这二个参数可以更好地了解液滴在固体表面的渗透过程（penetration/absorption）和扩散/扩展过程（spreading）。

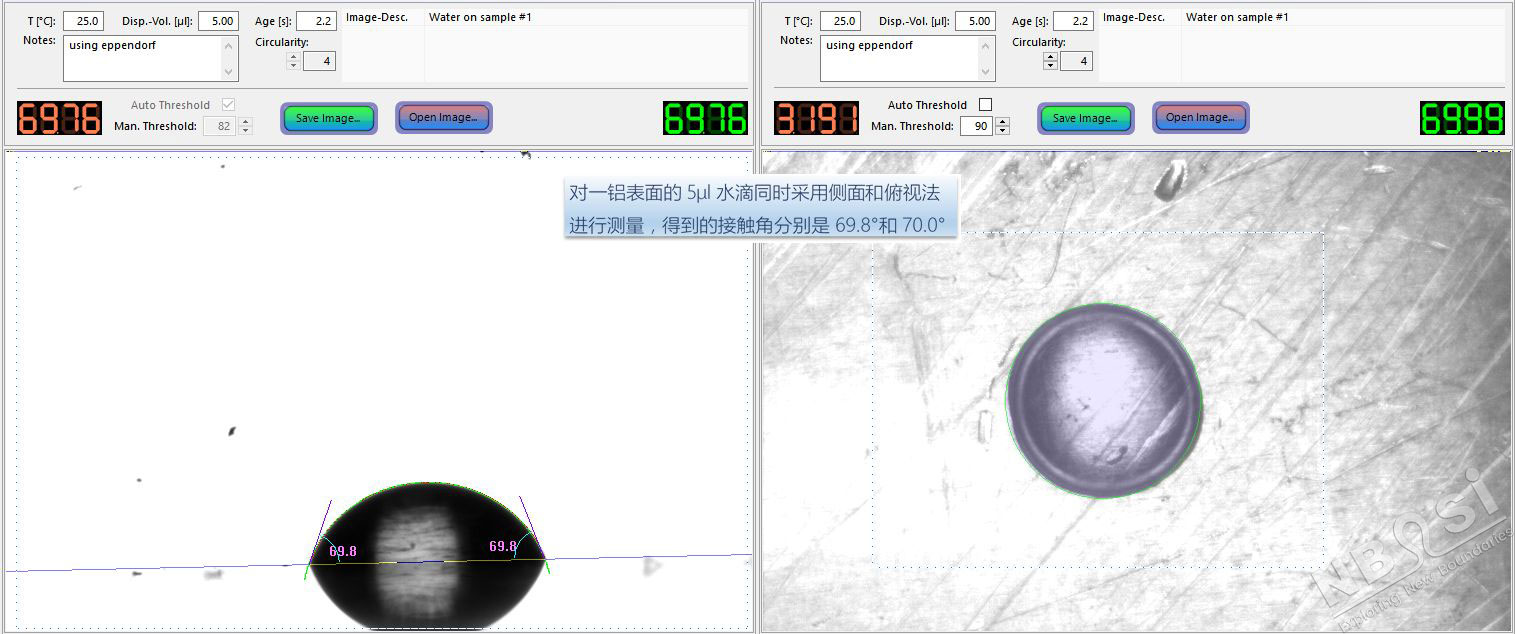

• 作为“副产物”，SKX-C也提供了一种难得的可能性来直接检验和比较二种不同的接触角测量方法：在哪些情况下、哪一种测量方法能提供更有价值的测量结果。

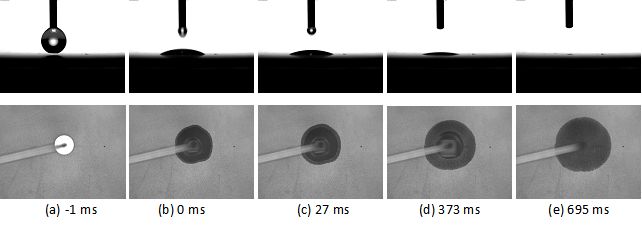

下图给出了采用SKX-C对一水滴在多孔膜表面的部分测量结果。从二个相机得到的同一液滴、不同视角的图像可以看出，液滴在约700ms后完全从表面消失。对于这样的样品表面若采用简单的接触角测量，难易得到有意义的结果。

从侧面观察图像（上图上方图像）可以获得液滴的接触角，接触直径和表面上方剩余液滴的体积随时间的变化，但无法获得液体在表面上的润湿区域随时间的变化（扩散/扩展过程）。

从俯视观察得到的图像（上图下方图像）则不但可以获得润湿区域随时间的变化，而且同时可以确定液滴接触直径或面积随时间的变化。

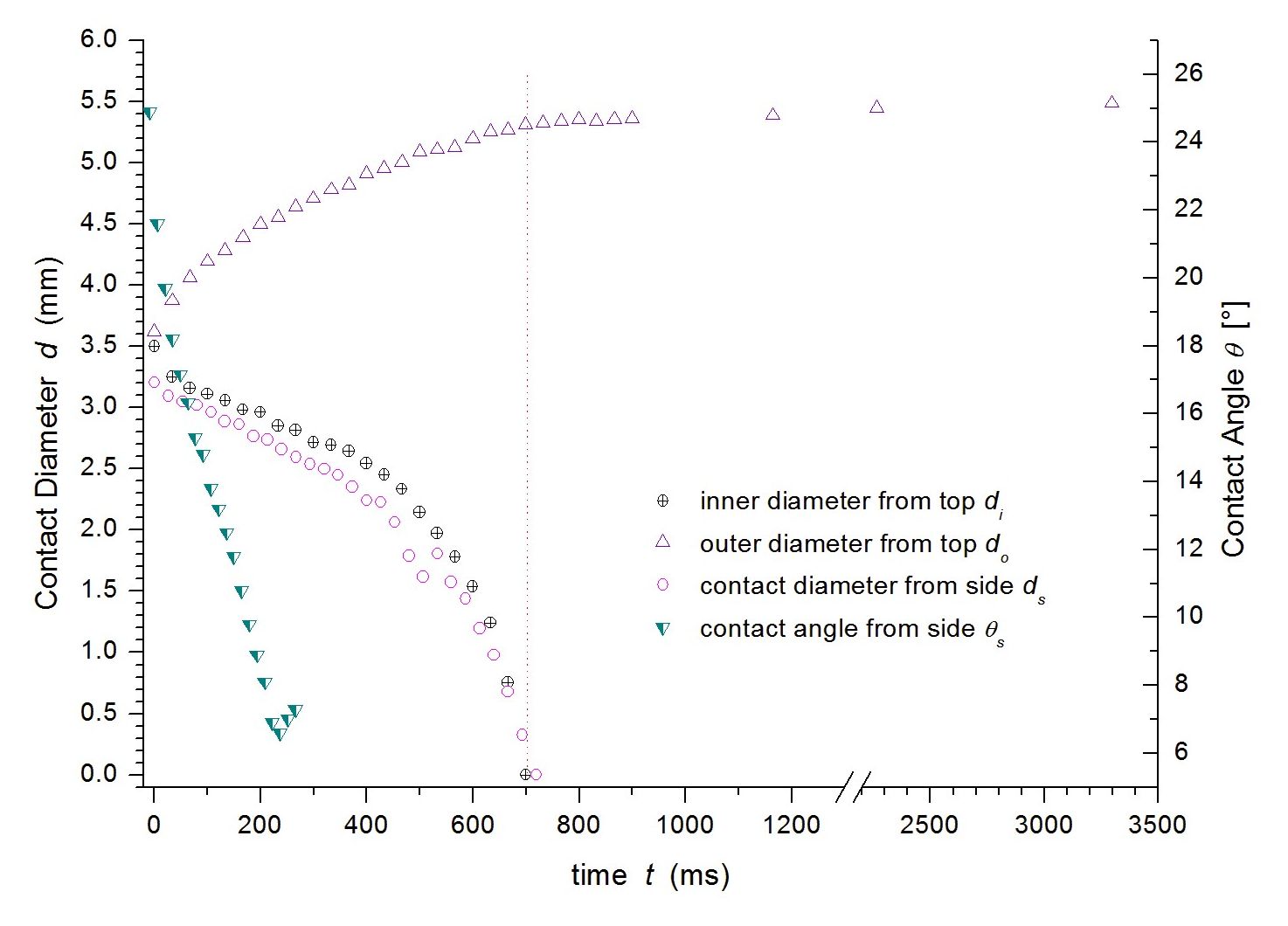

下图综合了通过对从侧面和正上方获得的图像进行分析/测量后的结果。结果包括从侧面图像得到的接触直径（ds）和接触角（Θs）随时间的变化；从俯视图像得到的剩余液滴直径（inner diameter, di）和外围润湿区域边缘直径（outer diameter, do）随时间的变化。从图中可以看出，ds 和di 二者完全一致，说明它们代表的确实是同一参数，即剩余液滴直径。但通过俯视图像进行di 的测量要比从侧视图像获得ds 来得更可靠和准确。

通过对这些参数的分析，可以更深入地了解和认识液体在固体表面的渗透、扩散/扩展过程的速度和程度。

SKX-C，作为目前市场上唯一的一款双视接触角/润湿性测量分析仪，兼容了二种测量方法的各自优点，为更好地认识和解决一些复杂的现象和问题提供了一种独特、强有力的分析、测量手段；它同时也为一些基础理论研究提供了一个非常有意义的组合。

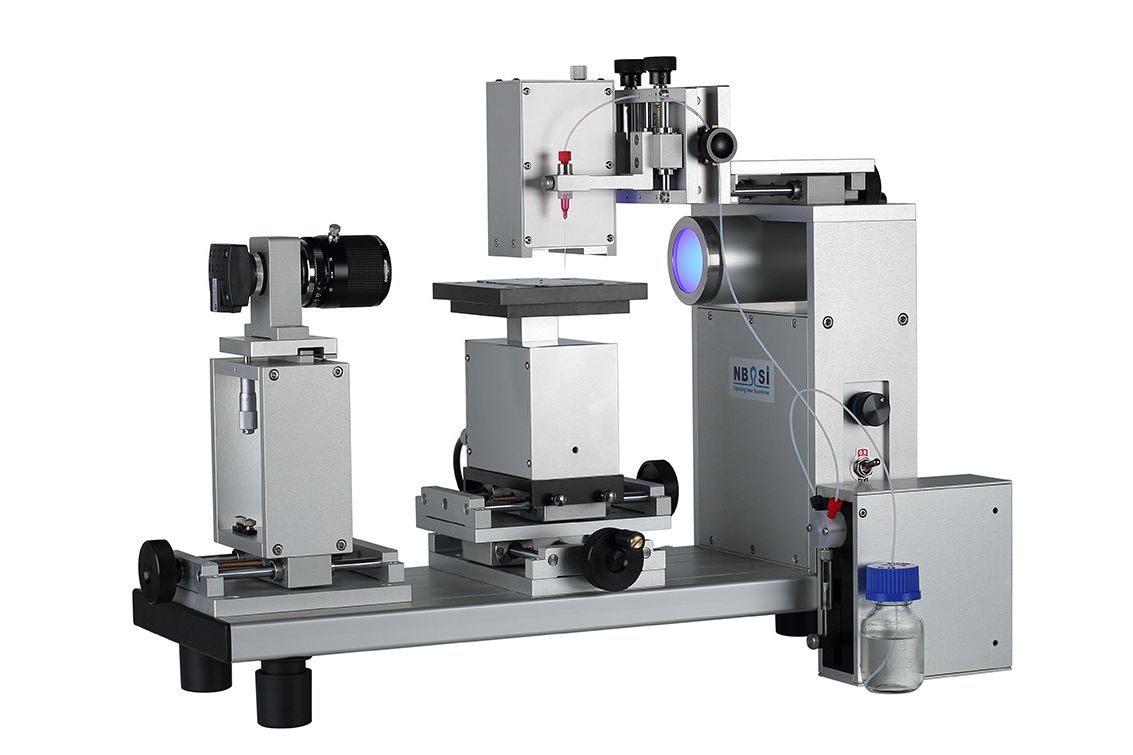

SKX-C既可以作为单独的配置获得，也可以在OSA100/200的基础上，通过附加SKX-M扩展件升级实现。

可选配件和扩展功能 Accessories & Extensions

• 集成（integrated）手动精密微量加液系统（i-skxMDU）；

• 手动/自动加液系统（包括非接触式自动加液系统）: 可装配多达二/三套的手动/自动加液系统；

• 自动样品移动台（X-，或X-/Y-）；

• 自动液滴转移装置：用于将液滴自动转移到样品表面。
