OSA™ Optical Surface Analyzer - OSA60系列
准确可靠的基本型接触角/润湿性测试仪器

OSA60是一款基于光学图像测量原理的接触角和润湿性测量分析工具:尺寸相对紧凑、测量准确可靠、操作简易。从液体在固体表面的接触角、润湿性的简单测量,到固体表面自由能的计算分析,再到液体表面/界面张力的测定,它为液/流/固-界面体系的准确测量和分析提供了非常经济的选项,是目前市场上该类仪器中性价比最高的:有更便宜的,但没有更物有所值的!

为准确可靠测量而设计制造 Made for Reliable and Precise Measurements

OSA60系列突出地表现在正对实际应用、灵活/方便的机械构造,高品质的光学/电子成像组件和性能优异、使用方便的软件支持。

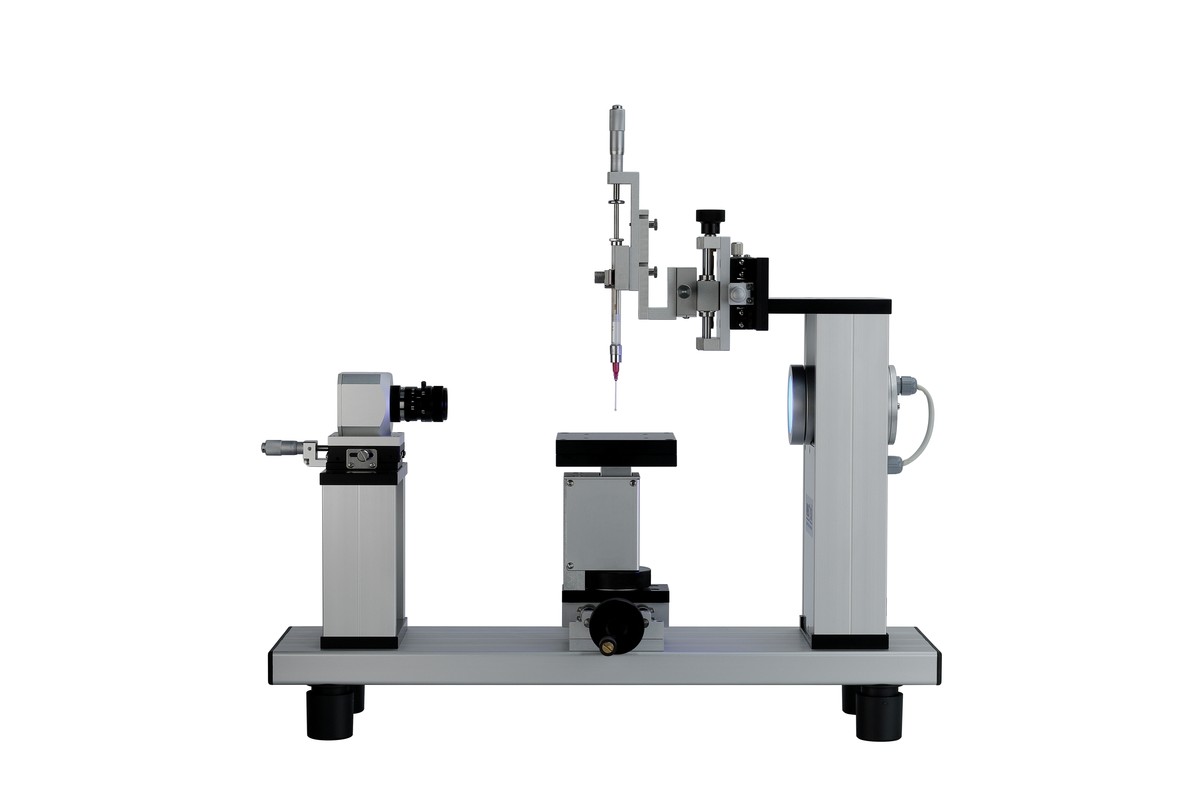

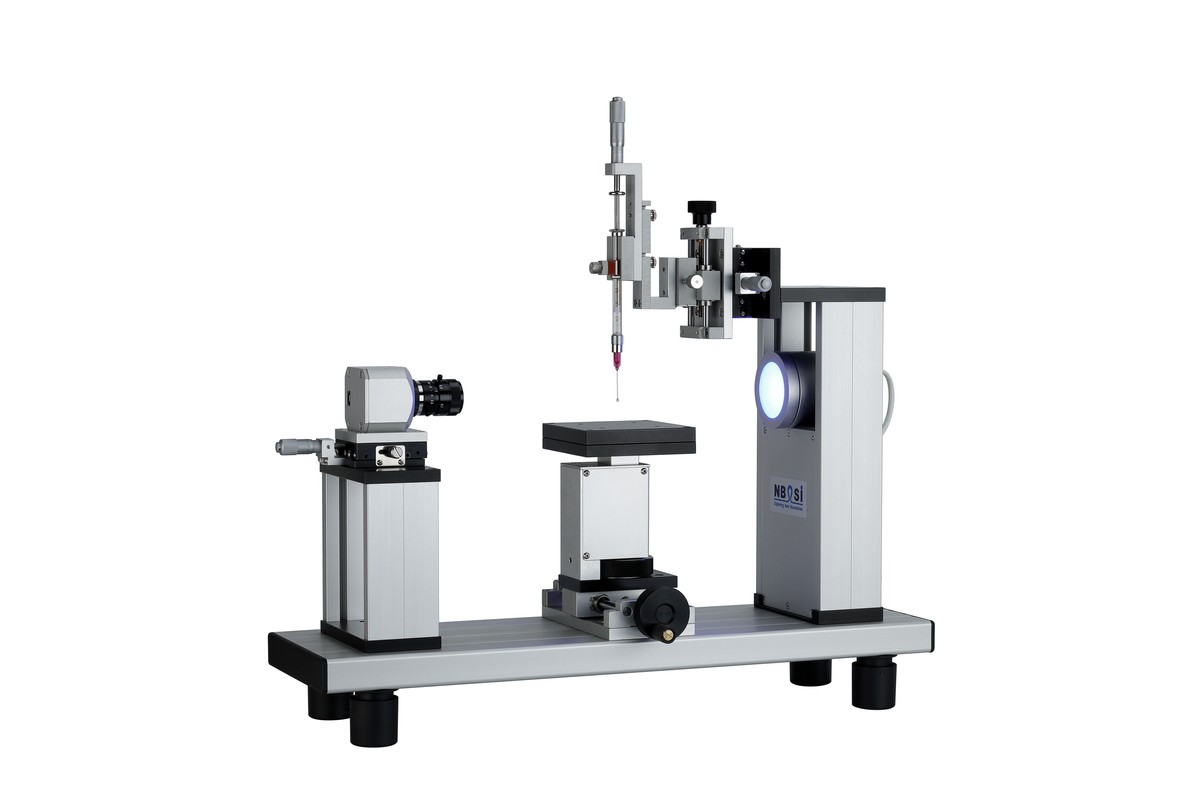

仪器的5个线性移动单元构造使得样品能被平稳、轻松、而又快速准确地移动到想要测量的位置,以及液滴能被精确、平稳而又敏捷地转移、放置到待测样品表面;在单色LED背光灯的照明下,再加上精密的聚焦调节和软件的调焦指示,确保得到的图像轮廓清晰分明,奠定了测量结果准确、可靠的前提。

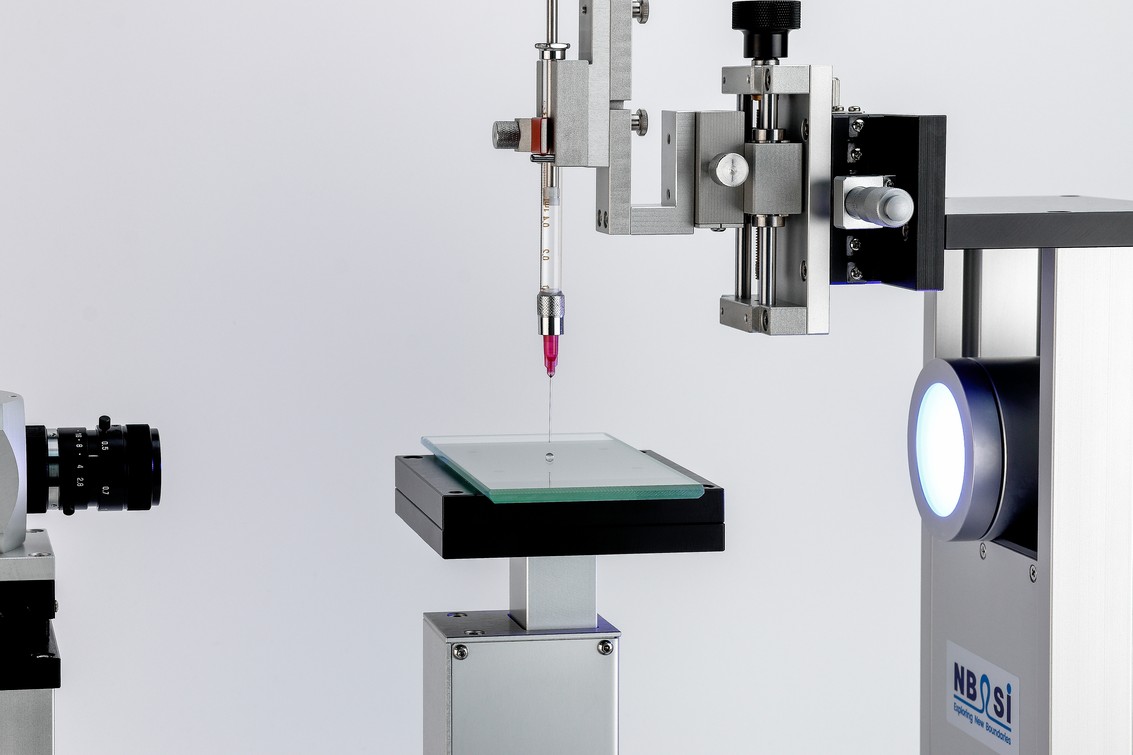

由精密微分头驱动的手动加液系统,可装载普通/精密玻璃注射器或一次性塑料注射器,便于测量不同属性的液体,又可精确地控制液滴的体积和形成的速度。后者使得可通过手动加液来进行前进接触角和后退接触角的测量。

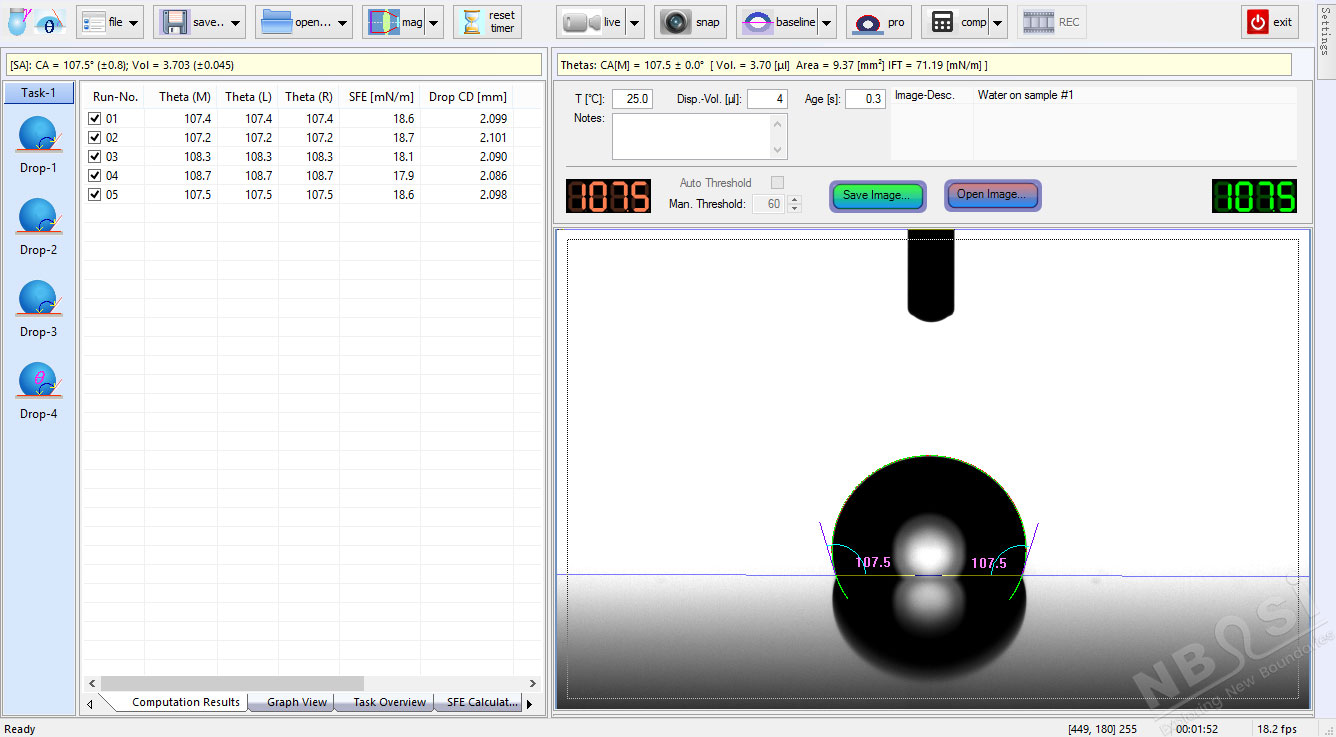

作为整个测量系统的灵魂和大脑的软件为用户提供了功能强大、性能突出而又操作简易的测量界面,其中的许多项目无论在功能上还是在性能上,足可以与当今最先进的仪器相比。

特征和优势 Features & Benefits

  • 基础入门型:基本配置 + 优异品质 + 毫不妥协的测量准确/可靠性;

  • 主要面向:质量检测/控制、教育和简单的R&D;

  • 仪器尺寸相对紧凑、但足以对付多数日常样品的测量;

  • SurfaceMeter Elements™软件:高性能 + 易操作;

  • 可通过扩展同时成为一款出色的表面/界面张力测量仪。

任务和应用举例 Tasks and Applications

  • 液体在固体表面接触角的测量;

  • 固体表面自由能/表面张力(及其各组分)的测量分析;

  • 润湿性表征,包括液体在固体表面的铺展/渗透等动态过程的测量和分析;

  • 液体在固体表面的可印刷性、粘附/粘结性测量分析;

  • 固体表面(经过清洗过程后)的洁净度(cleaniliness),或经过表面处理(如经过等离子体处理)后效果的测量和评估;

  • 支持通过手动控制加液进行动态前进/后退接触角的测量;

  • 液体表面张力/界面张力的准确测量,包括动态表/界面张力的测量(可扩展功能);

测量方法 Measuring Methods

接触角测量:

  • 座滴(Sessile Drop)法。

表面/界面张力测量:

  • 悬滴(Pendant Drop)法。

可选配置、配件和扩展功能 Accessories & Extensions

  • OSA60-G:包括接触角测量和固体表面自由能测量分析;

  • OSA60:在OSA60-G的基础上还包括了表面张力/界面张力的测量功能;

  • 高速升级:将相机速度从标配的30fps升高到60fps,使其更适合高速动态测量的需求;

  • 选配多套手动加液系统:精密微分头驱动,可装载精密玻璃注射器或一次性塑料注射器,用于同时采用多种液体的测量(如固体表面自由能的测量);

  • 手动管路加液系统:由精密微分头驱动的手动加液系统、连接管路(tubing + fittings)以及加液针头固定适配件组成,适合日常采用同一液体(如水)测量的场合;

  • 高精度光学/石英玻璃器皿和J-型针管(用于界面张力测量或/和采用气泡法或上升悬滴法);

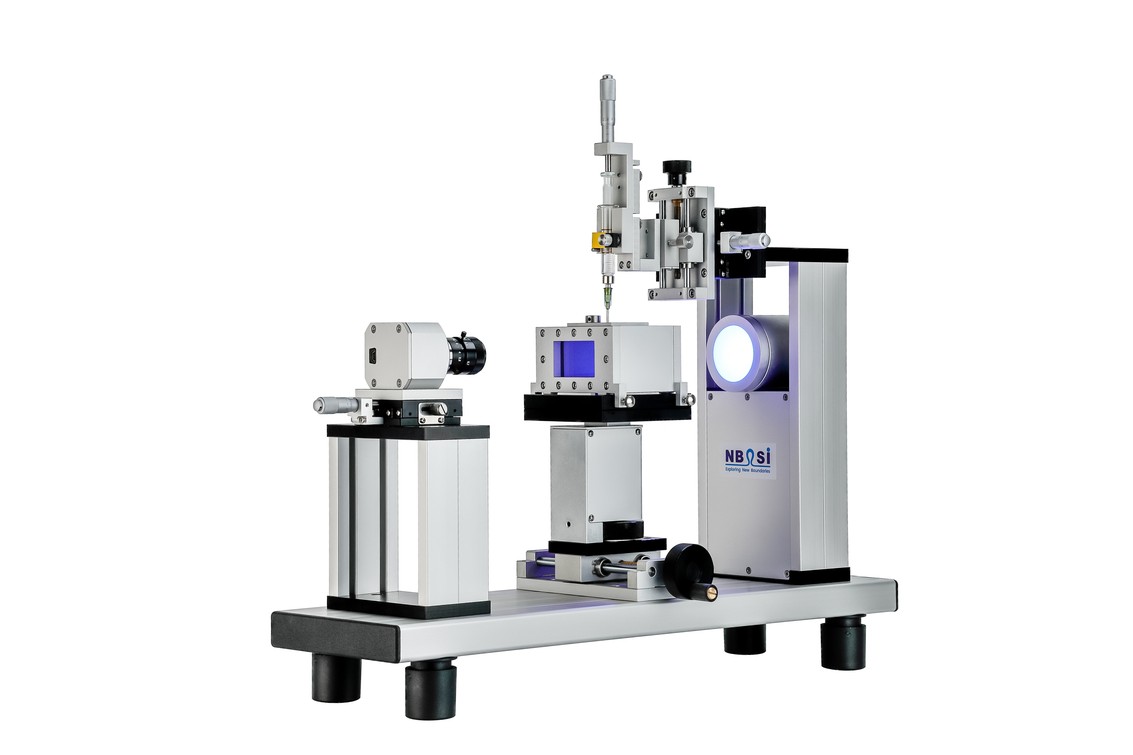

  • 环境控制腔(-10 ~ +120°C)。

主要技术参数 Technical Data

接触角测量:

  • 范围:0 ~ 180°

  • 精度:< 0.3°(对于符合Laplace-Young方程的轴对称液滴)

表面/界面张力测量:

  • 范围:0.01 ~ 2000 mN/m

  • 精度:< 0.3%(相对于测量值,采用悬滴法时)

  • 分辨率:0.01 mN/m或0.01%(采用悬滴法时)

可测最大样品尺寸:

  • (L) x 280mm (W) x 45mm (H)

仪器尺寸和重量:

  • 545mm (L) x 160mm (W) x 432mm (H), ca. 11kg
