OSA™ Optical Surface Analyzer - SKX-D
俯视法台式接触角测量仪

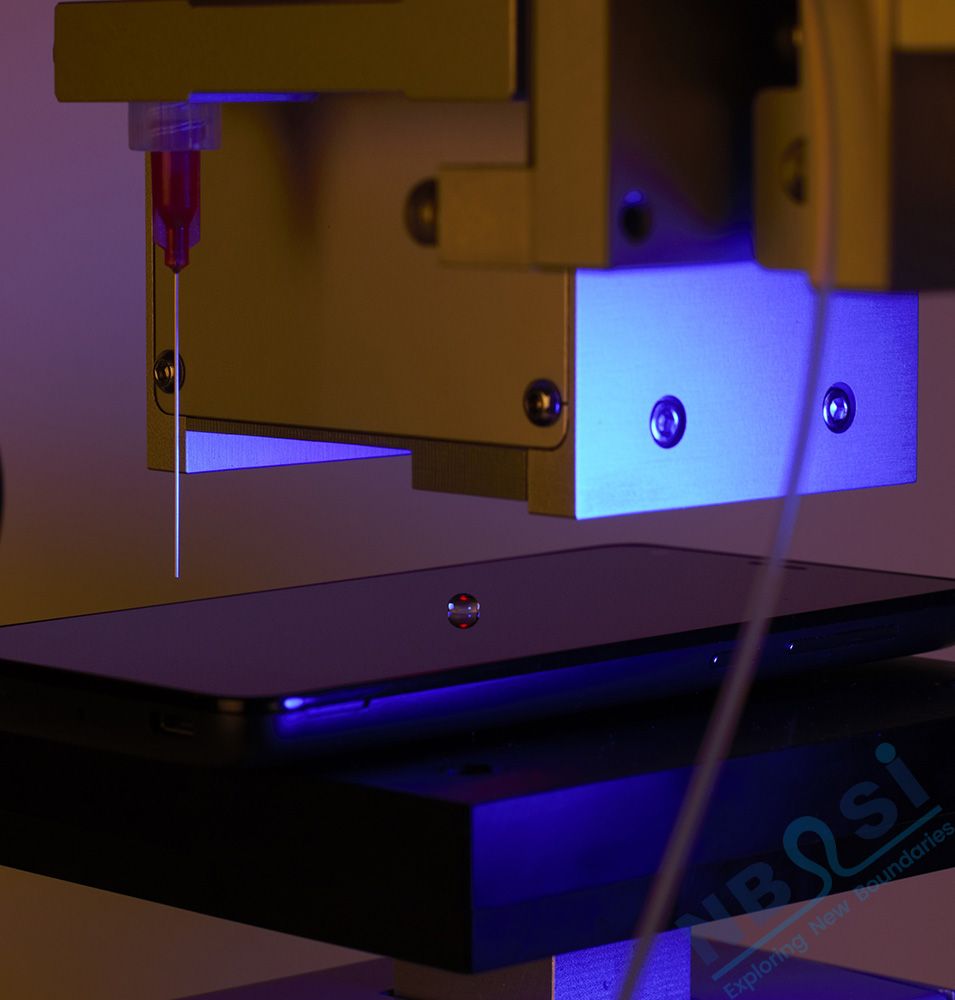

SKX-D是一基于俯视法的台式接触角测量仪，它是把手持移动式SKX-M悬挂在一台式框架上，后者同时配备有加液单元和样品移动台，加液单元设有加液针管下沉机构。这样的设置尤其适合用于测量小面积、可移动样品。测量时把样品置于样品台上，调节到需要测量的位置后，加液单元在针管端口生成一定体积的液滴后，通过针管下沉机构将液滴转移到样品表面，随即可以通过手动或触发启动测量。测量完成后，移动样品表面到一新的测量点，重复上面的步骤进行下一位置的测量。如此重复，直到测量完成。

另一种做法是把SKX-M与加液针管固定在一线性移动平台上，后者设有加液和测量二个固定的位置，在这二个位置之间可以在测量过程中快捷地来回切换。

当体系配置非接触式自动加液系统时，在针管/喷嘴端口生成的一定体积的液滴将自动飞抵样品表面，并自动触发测量和计算，使得整个测量过程更快速、轻松。

虽然与普通的侧面接触角测量仪器相比，二者皆为台式测量仪，但由于采用的方法原理不同，SKX-D充分显示了作为俯视法的所有特点：

• 适合于测量轴对称性和不规则形状液滴的接触角；

• 测定平均/有效接触角值，评估最大/最小接触角值及其分布；

• 可以准确、可靠地测量低至0度的接触角；

• 不受样品的形貌限制；

• 可以用于测量液体在固体表面的渗透/吸收和铺展等。

SKX-D可以通过配备自动样品移动台和自动加液系统成为一款全自动（通过移动样品）的悬浮式接触角/润湿分析测量仪。通过配备第二套加液系统，用于测量固体表面自由能及其组分。当配置二套非接触式自动液体分配系统时，可以实现表面自由能的自动、即刻测量。

可选配件和扩展功能 Accessories & Extensions

• 集成（integrated）手动精密微量加液系统（i-skxMDU）；

• 双加液系统（手动）；

• 自动加液系统: 可装配多达二套的自动加液系统，包括非接触式自动液体分配系统；

• 自动样品移动台（X-，或X-/Y-）；

• 自动液滴转移装置：用于将液滴自动转移到样品表面。
