OSA™ Optical Surface Analyzer - SKX-L
机械手辅助的俯视法全自动大面积接触角测量仪

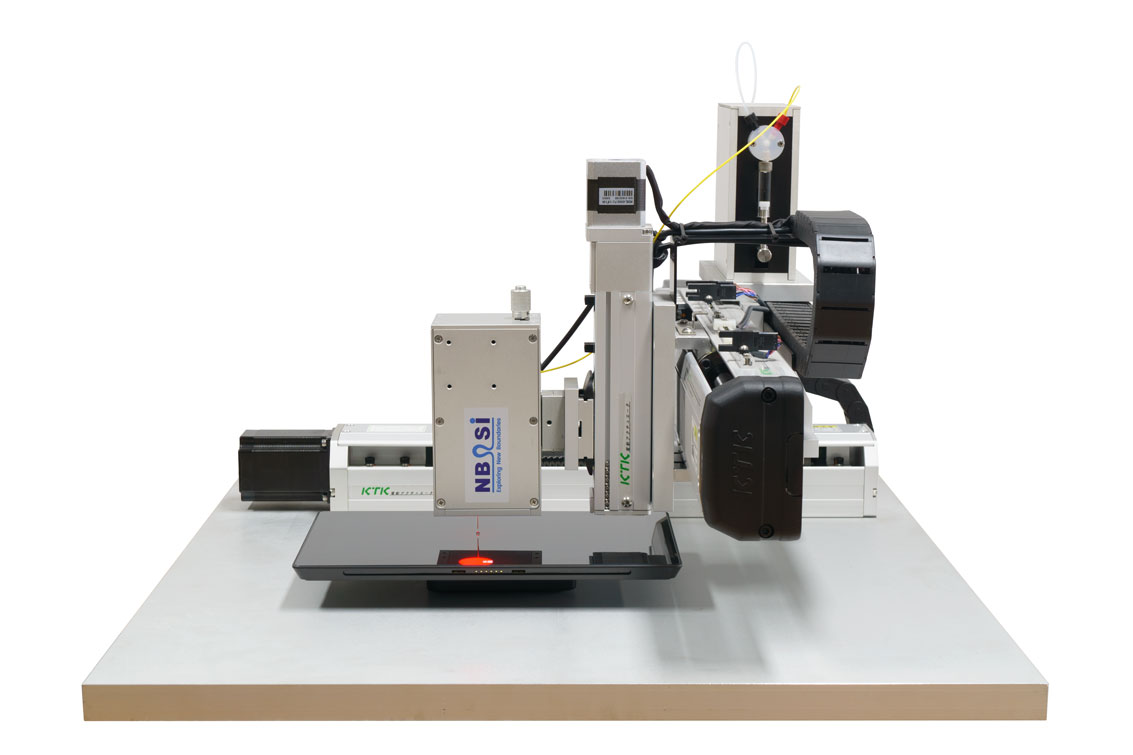

SKX-L是一基于俯视法的大面积样品接触角测量仪，它是把手持移动式SKX-M悬挂在一软件控制的机械手系统上，后者同时配备有自动加液单元和液滴转移装置，可实现大面积样品表面的接触角/润湿性，以及表面自由能的全自动测量。

SKX-L非常适合大面积表面在经过清洗过程后的洁净度检测（cleanliness test），和其在经过表面（活化）处理后、在进行下一道工序前的质量控制（比如用于检测是否仍能保证足够的粘附力）。经过清洗过程后的表面一般表面能较高，显示出非常低的（水）接触角值（往往要求在3°以下），普通的侧面液滴检测法往往无法胜任这样低的接触角的准确、可靠和全自动的测量，而这对于基于俯视法的SKX-L来说，则毫无困难。

为了进行在大面积样品表面的测量，基于传统侧面法的台式装置必须将样品置于光学系统前方：多大尺寸的样品就需要至少多大尺寸的样品移动台和相应的镜头工作距离，而且前面测量时在样品表面形成的液滴将可能阻止或影响后面的测量，使得样品表面的可测量点数相当有限。而这样的限制对SKX-L都不存在。

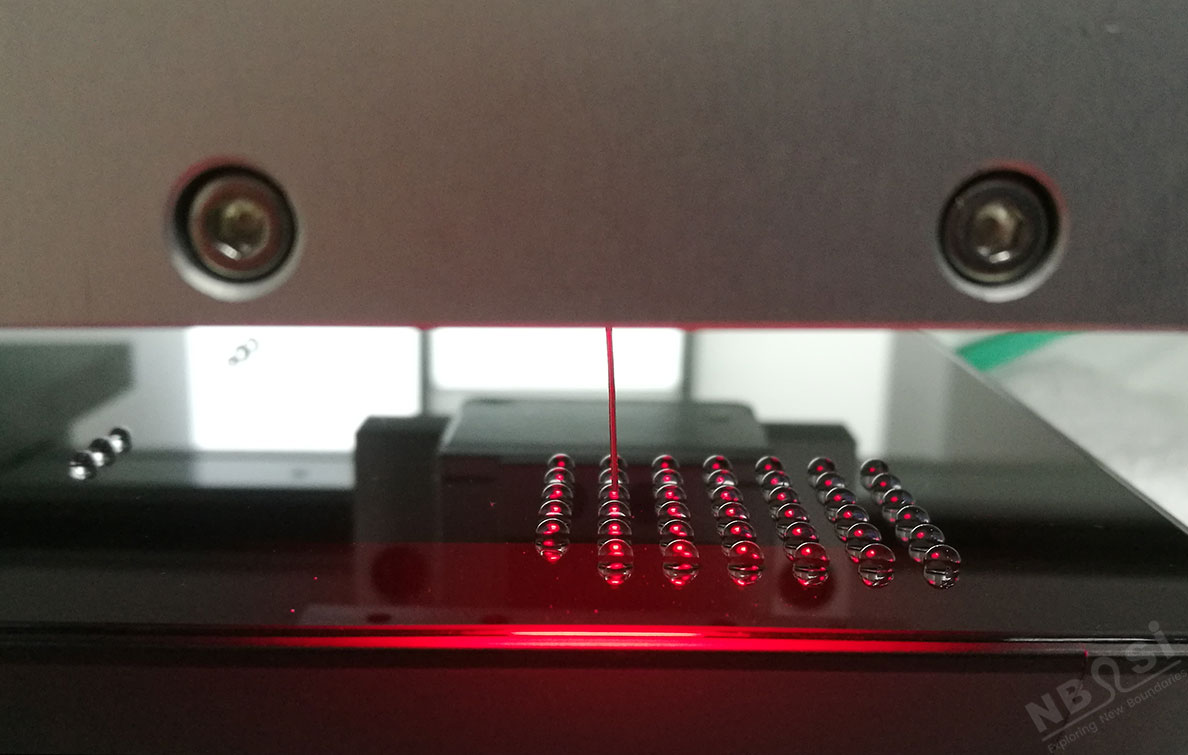

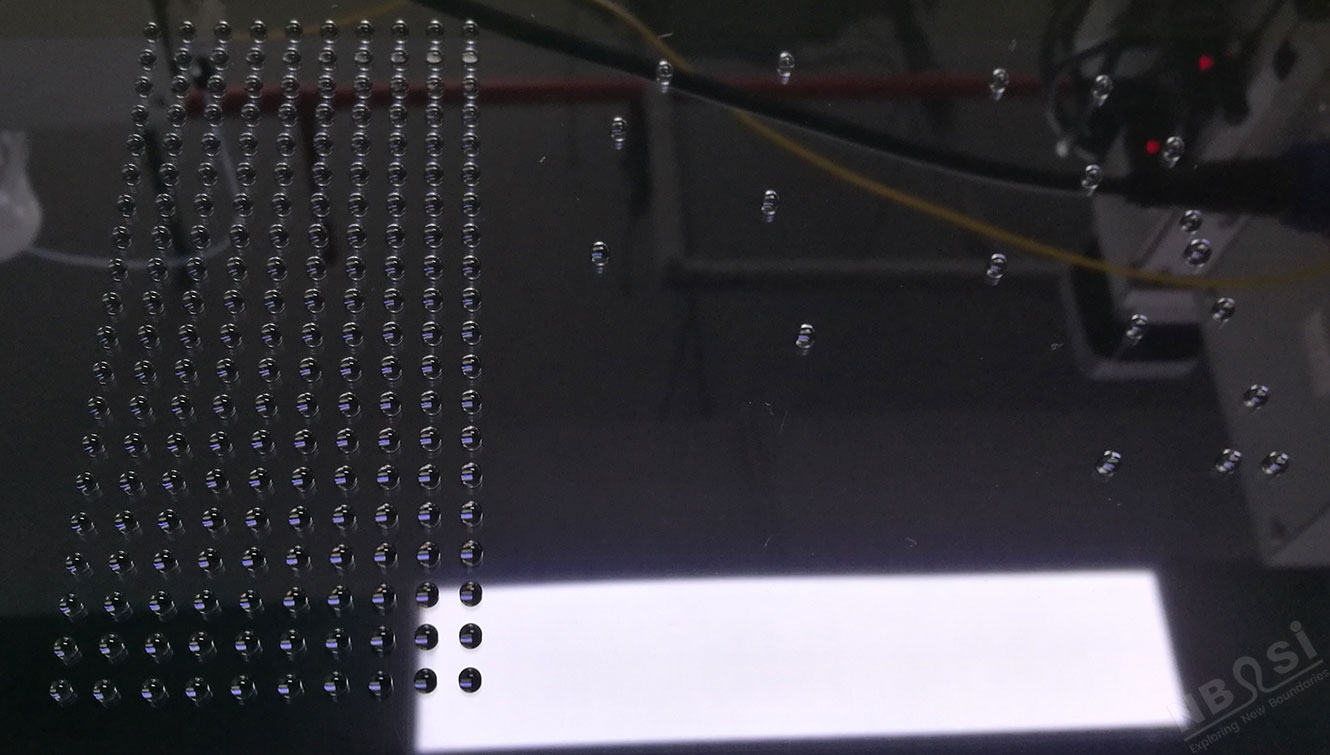

而即使采用基于传统侧面法的移动式装置或悬挂式测试模块（measuring head module）来进行在大面积样品表面的测量，移动式装置或测试模块必须直接接触或非常靠近（几乎接触）待测表面（距离<～1mm！），这对多数敏感的样品表面往往是不希望的，而且这也同样决定了每个测量点的至少面积范围不能小于仪器本身的“脚印”（footprint），而这大约在 85x30mm²以上。采用俯视法的SKX-L在测量时可以与样品表面保持高达至少25mm的距离，而且每个测量点的面积范围可小到约5x5mm²，大大提高了可测量点的密度和不同位置的数量，这对提高接触角或表面自由能表面测绘（surface mapping）一类的测量（位置）分辨率非常重要。

标准配置的SKX-L的最大测量面积为500 x 600 (mm x mm)，但这一范围不受限制，可以根据客户的需求而定制。

特征 Features

• 不受样品的形貌限制；

• 可根据样品的尺寸任意定制；

• 可以准确、可靠地测量低至0度的接触角；

• 高测量密度，无测量死角；

• 不受先前测量液滴的影响；

• 测量时，可与样品表面保持高达25mm的距离。
