OSA™ Optical Surface Analyzer - OSA100系列
准确专业的通用型表面接触角/润湿性测试分析仪

OSA100是OSA™系列光学表面分析仪中的专业型通用工具：可以同时装配二套手动/自动加液装置，配置有重载型样品升降台，非常适合日复一日的日常测量工作。从液体在固体表面的接触角、润湿性的测量，到固体表面自由能的计算分析，再到液体表面/界面张力的准确测定，结合其杰出的性价比，为测量和分析各种液/流/固-界面体系提供了一款专业和通用的工具：一个这一领域的工作狂（workhorse）！

耐用耐劳、准确可靠 Robust for Reliable and Precise Measurements

OSA100系列正对日复一日的实际应用需求，对测量时需要频繁动作的移动单元，包括样品平台和加液装置/加液针头的移动调节，均采用在直线轴承或直线导轨辅助下的精密丝杆驱动，以确保传动平稳、轻松、精细而又快速，从而尽量降低用户测量时的劳动强度。

低变形率工业视觉镜头和高质量单色工业视觉相机组成的高品质的光学成像组件，在单色均匀的LED背光灯的照明下，再加上精密微分头驱动的聚焦调节和软件的调焦质量指示，确保得到的图像轮廓清晰分明，为获得准确、可靠的测量结果奠定了硬件基础。

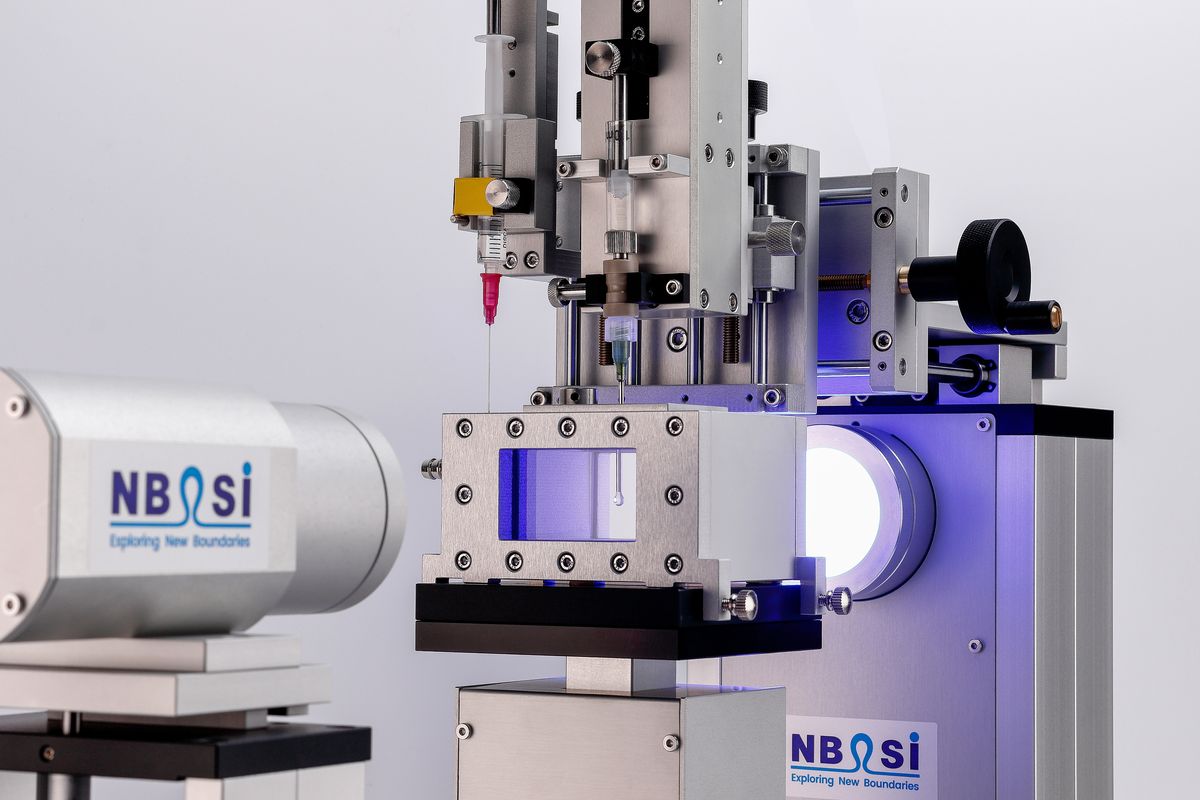

由精密微分头驱动的手动加液系统，可装载精密玻璃注射器或一次性塑料注射器，便于测量不同属性的液体，又可精确地控制液滴的体积和形成的速度。仪器还可附加配备多功能自动液体分配单元，可在软件的控制下不仅完成多种自动加液模式，而且可嵌入到复杂的测量步骤中，使得许多复杂的测量任务（如前进/后退接触角的测量）往往可通过单次点击来实现。

当配置了非接触式自动液体分配单元时，许多样品的接触角（和表面能）测量可以在一键点击下完成，省去了通过移动加液针头或样品位置以实现液体转移的复杂/费时步骤，可以大幅度提高检测的速度，同时降低测量的人力强度，而且还能够进一步提高测量步骤的可重复性。

软件是整个测量系统的灵魂和大脑。SurfaceMeter™软件为用户提供了范围广泛、性能突出的测量/分析功能，其中许多项目无论在功能的独特性上还是在性能的优越性方面均代表着当今这一领域的最先进技术。

  • 亚像素（sub-pixel）液滴坐标检测（相当于把相机的分辨率成倍提高），液滴全轮廓分析；

  • 自动液/固/流-三相接触线识别（不需要任何辅助线的帮助，甚至早在液滴出现在样品表面上之前）；

  • 真正接近于0°的低接触角准确测量方法；

  • 创造性的数学计算模型和方法；

  • 基于连续信息反馈的液滴监视功能。

软件通过不断地引入自动化功能，尽量地减少用户的被迫性介入，同时也让许多复杂的测量步骤简化为单纯的点击。

一台仪器，多重任务 One Device for Versatile Tasks

OSA100系列除了用于测量接触角和表面自由能以及进行润湿性表征外，可根据需要通过扩展使其胜任多种多样的任务：

  • 可选配多达三套自动加液单元，以实现固体表面自由能测量的自动化和其它的测量功能；

  • 可附加悬滴法测量表面/界面张力功能，使其同时成为一款张力测量仪：一款当今市场上性能最为优越的表/界面张力测量系统；

  • 可添加全自动滴体积张力计（Drop Volume Tensiometer）模块：其性能甚至优于独立的滴体积张力计；

  • 可添加全自动临界胶束浓度CMC测量模块：唯一的基于光学方法的全自动、动态CMC测量法；

  • 可配置俯视（Top-View）法接触角测量模块：实现单独或同时的俯视法测量接触角功能，进行接触角全方位测量分析。

特征和优势 Features & Benefits

  • 专业型通用工具：准确、可靠，日复一日、耐用耐劳；

  • 支持（包括非接触式）自动加液系统：降低日常测量劳动强度，简化复杂测量任务；

  • 可扩展性：让仪器能适合工作和需求的变化，成为一款多功能的表面测量分析仪；

  • 主要面向：产品研发、科学研究、质量检测/控制；

  • SurfaceMeter™软件：功能广泛，性能杰出；

  • 杰出的性价比。

任务和应用举例 Tasks and Applications

  • 测量静态和动态接触角，包括前进/后退接触角和接触角滞后程度（CAH）；

  • 固体表面自由能及其各组分的测量分析；

  • 润湿性和润湿动态过程行为和特性（如铺展、渗透等过程）的表征；

  • 液体在固体表面的可印刷性、粘附/粘结性测量分析；

  • 固体表面（经过清洗过程后）的洁净度（cleaniliness），或经过表面处理（如经过等离子体处理）后效果的测量和评估；

  • 液体（液/流-体系）表面张力/界面张力的测量，包括动态表/界面张力的测量（扩展功能）；

  • 溶液表面活性的实时监视（扩展功能）；

  • 表面活性剂的临界胶束浓度CMC（表面活性剂、肥皂、洗涤剂），表面活性剂组成的优化和筛选（screening）（扩展功能）。

测量方法 Measuring Methods

接触角测量：

  • 座滴（Sessile Drop）法，俘泡（Captive Bubble）法；

  • 俯视（Top-View）法。

表面/界面张力测量：

  • 悬滴（Pendant Drop）法，支持无顶部（No-Apex）悬滴和上升悬滴（Rising Drop）法测量；

  • 座滴（Sessile Drop）法；

  • 滴体积（Drop Volume）法。

可选配件和扩展功能 Accessories & Extensions

  • 多达二套自动液体直接分配单元（ADDU）；

  • 多达二套的自动带分配阀门液体分配系统（ADUV）；

  • 多达二套非接触式自动液体分配单元（ADUN）；

  • 选配多套手动加液系统：精密微分头驱动，可装载精密玻璃注射器或一次性塑料注射器，用于同时采用多种液体的测量（如固体表面自由能的测量）；

  • 高精度光学/石英玻璃器皿和J-型针管（用于界面张力测量或/和采用气泡法或上升悬滴法）；

  • 俘泡法附件（包括玻璃器皿，J-型针管和样品夹）；

  • 双液滴（Double-Drop）测量模块：使仪器具备同时测量二个独立液滴的能力，可以通过一次测量同时获得二个不同液体在固体表面的接触角，从而立刻计算得到表面的自由能，可以与非接触式自动液体分配单元结合使用；

  • 悬滴法测量表面/界面张力模块；

  • 液滴滴体积法测量模块（DVT）；

  • 临界胶束浓度CMC测量模块；

  • 环境控制腔（-10 ～ +120°C）；

  • 温度控制室（室温以上 ～ +350°C）（HTC350）；

  • 自动倾斜台（0 ～ 360°）；

  • 相机速度升级：可以根据具体应用需求提供市场上多种规格/速度/界面的相机。

主要技术参数 Technical Data

接触角测量：

  • 范围：0 ～ 180°

  • 精度：< 0.3°（对于符合Laplace-Young方程的轴对称液滴）

表面/界面张力测量：

  • 范围：0.01 ～ 2000 mN/m

  • 精度：< 0.2%（相对于测量值，采用悬滴法时）

  • 分辨率：0.01 mN/m或0.01%（采用悬滴法时）

可测最大样品尺寸：

  • ∞ (L) x 310mm (W) x 45mm (H)

仪器尺寸和重量：

  • 600mm (L) x 160mm (W) x 460mm (H), ca. 16kg起
