OSA™ Optical Surface Analyzer - OSA200系列
[ 多功能 + 高性能 ] -- 高级专家型表界面测量/分析仪

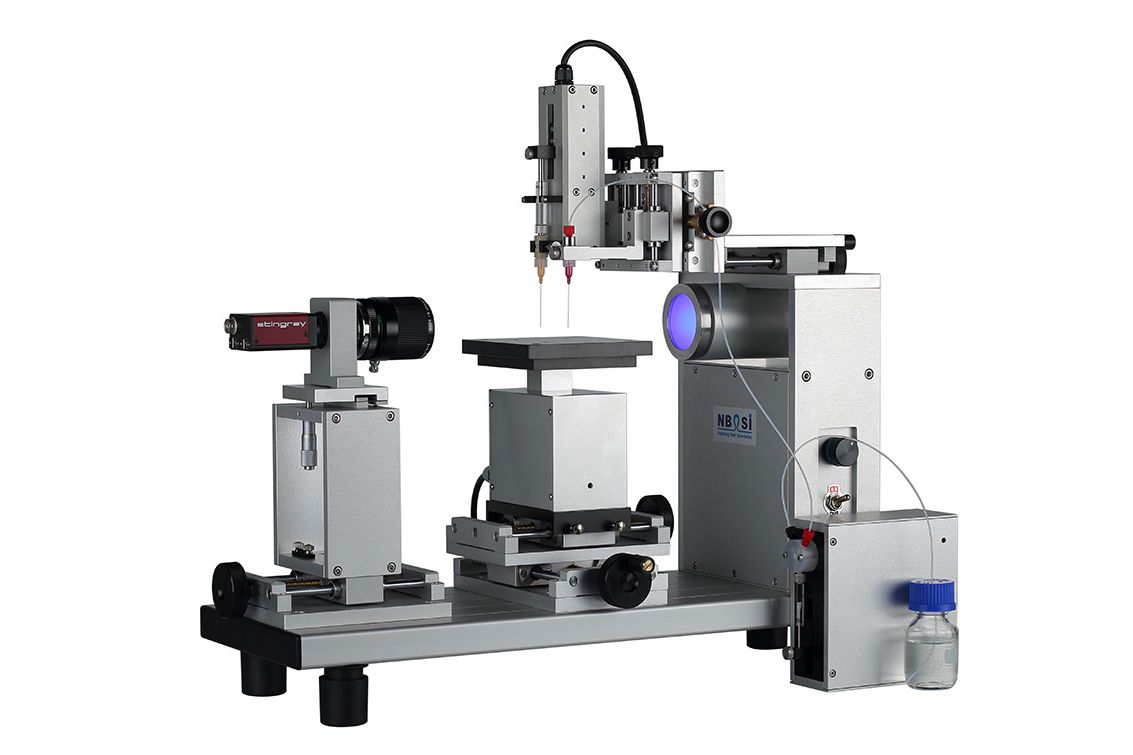

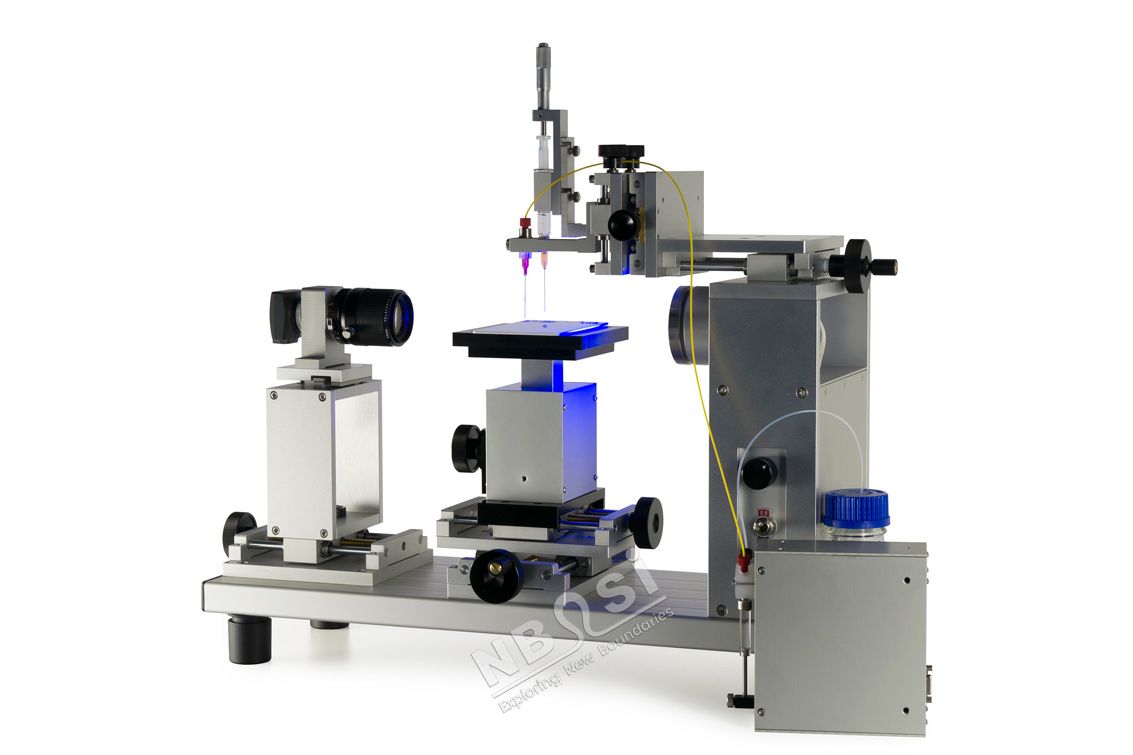

OSA200是OSA™系列光学表面分析仪中的高级专家型多功能测量工具：构造坚固耐用、测量准确可靠、可配备多种自动化组件和配件、具有很高的可扩展性，是一款综合型的专业表（界）面分析系统。从液体在固体表面的接触角、润湿性和滞留力的测量，到固体表面自由能的计算分析，再到液体表面/界面张力的全自动准确测定，和表面活性剂临界胶束浓度CMC的测量以及溶液表面活性的实时监视等等，OSA200都能出色地胜任，是测量表征表面张力（tension）/润湿（wetting）/粘结（adhesion）/吸收（absorption）以及滞留（retention）等表面属性领域的通用测量分析仪（Uni-SurfaceMeter™）成员！

准确、自动、综合 Accuracy, Automation & All-in-One

OSA200系列首先表现在其经过周密思考和实际检验的开放式精密机械构造：所有的线性移动单元均是在直线轴承或直线导轨的辅助下由精密丝杆驱动，以确保传动平稳、轻松、精细而又快速，从而提高工作效率和降低操作强度。

作为光学镜头我们为OSA200选择了低变形率远心工业视觉镜头和高品质专业测量用变焦镜头。远心工业视觉镜头具有较大的恒定光学放大倍数深度和清晰的成像质量，而且又具有适合于多数应用的理想视野范围（1.7倍变焦范围）。结合高分辨率、高速单色工业视觉相机和单色均匀的LED背光照明，再加上精确可靠的调焦质量指示，确保得到高保真的清晰分明图像，为准确、可靠的测量奠定基础。6.5倍变焦镜头则提供一个更大的可变视野范围，更适合各种不同的测量任务，比如对小尺寸液滴的测量（需要较小的视野范围）以及进行在倾斜状态下的液滴滑动速度的测量（需要较大的视野范围）。

从自动加液系统、自动样品升降台、自动样品倾斜台，到自动样品离心旋转台，再到软件支持的种种自动测量方法，OSA200覆盖了从全手动操作到全自动测量的范围广泛的各种应用领域。

齐全的配件和功能强大的扩展模块，使得OSA200在其接触角/润湿性/粘结性测量分析的基础上，也把传统的表/界面张力测量（tensiometers）的几乎整个产品系列的测量功能囊括在内。而且还远非只仅仅局限于这一些：依照不同的配置和扩展模块，OSA200可以是：

  • 自动接触角测量仪，用于测量静态、动态接触角和与此相关的种种参数；

  • 俯视法（Top-View）接触角测量仪或俯（Top-）/侧（Side-）-双视（Double-View）接触角测量仪，后者可以实现对接触角的全方位测量；

  • 双液滴（Double-Drop）接触角测量仪：可以同时测量二个不同液体形成的液滴的接触角，从而可即刻获得固体表面的自由能数值；

  • 自动表面能测量仪，通过采用非接触式自动加液单元，结合上面的双液滴测量技术，可以通过一键点击自动、即刻地获得固体表面的自由能数值；

  • 适用于几乎全接触角范围的静态接触角、前进接触角、后退接触角和滞留力的、新一代测量评估装置：其可靠性和准确性大大超越了传统的测量方法；

  • 全自动表面/界面张力测量仪：它操作简易、测量/应用/适用范围广、精度/准确度高，可用于静态和动态表/界面张力的测量，适用于绝大多数的液体和液/液-体系，是当今市场上性能最为优越的表/界面张力测量系统，其性能在任一方面都要优于传统的吊环/薄板测量法；

  • 膜天平（film balance），可用于研究表面活性剂的扩散和吸附，以及相关界面的流变学/粘弹性现象（interfacial rheology/viscoelasticity）；

  • 全自动的液滴滴体积表/界面张力测量仪；

  • 全自动的临界胶束浓度CMC测量仪；

  • 全自动实时表面张力或表面活性监视装置；

  • … It’s a Uni-SurfaceMeter™ !

OSA200所扮演的每一位角色均非常出色：不但可以与当前市场上最先进的、单方面/独立式的测量仪器相媲美，而且在许多方面都有相当程度的超越。它不仅表现在其所具有的多功能的“量”上，更着重于具体每一功能所体现的“质”上。

软件 - 整个测量系统的灵魂 Software - Brain of the whole Syetem

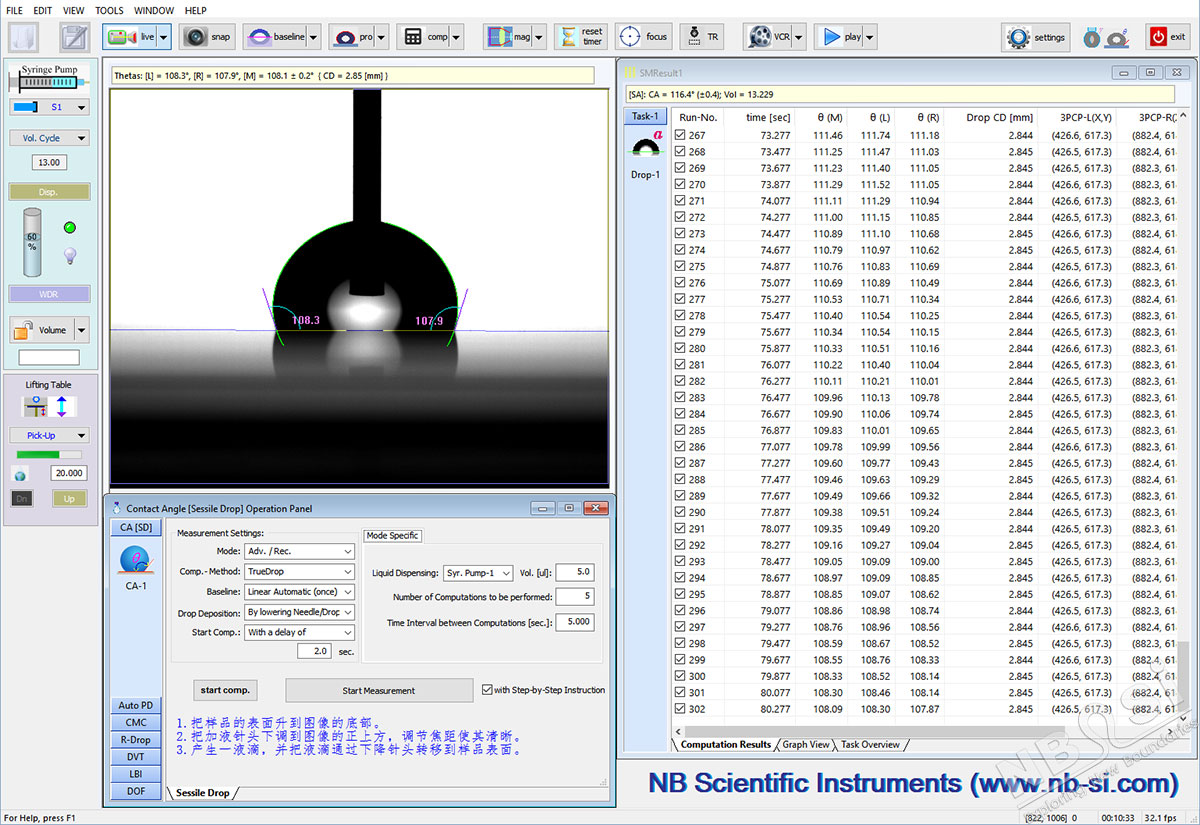

作为整个测量系统的灵魂和大脑，SurfaceMeter™软件为用户提供了范围广泛和性能杰出的各项功能，其中几乎所有的功能和性能均代表着这一领域当今的最先进或唯一性的技术。而如何使得一功能强大的软件保持使用方便，是软件界的一大挑战；SurfaceMeterTM软件通过不断地引入自动化功能，以尽量地减少用户的被迫性介入，同时也让许多复杂的测量步骤简化为单纯的点击（clicks）。

  • 亚像素（sub-pixel）液滴坐标检测（相当于把相机的分辨率成倍提高），液滴全轮廓分析；

  • 自动液/固/流-三相接触线识别（不需要任何辅助线的帮助，甚至在液滴转移到表面上之前）；

  • 真正接近于0°的低接触角准确测量方法；

  • 创造性的数学计算模型和方法；

  • 基于连续信息反馈的液滴实时监视功能；

  • 与硬件的紧密、有机、和谐的结合；

  • 从灵活、多样的设置可能性到单纯的点击、测量、结果；

  • ……

特征和优势 Features & Benefits

  • 高级专家型多功能测量系统：准确、自动，多功能综合；

  • 可配备多种自动组件：降低日常测量工作强度，简化复杂测量任务，实现崭新的测量功能；

  • 高可扩展性：从单一的接触角测量仪到多功能的通用表面测量分析仪；

  • 唯一性：提供许多当前其它仪器根本不具备的功能和性能；

  • 主要面向：科学研究、产品研发；

  • SurfaceMeter™软件：功能广泛，性能杰出；

  • 配备有SurfaceMeter™杰出的表面/界面张力测量模块：一旦拥有OSA200就几乎没有理由再去添置一款其它的表/界面张力测量仪，不管是什么档次；

  • 杰出的性价比：用同样的钱添置更多的功能、性能和质量。

挑战性任务和应用举例 Challenging Tasks and Applications

  • 全自动静态接触角、前进接触角、后退接触角和接触角滞后程度（CAH）测量；

  • 全范围接触角的前进接触角、后退接触角和滞留力的准确测量；

  • 全自动即刻表面能测量和分析；

  • 准确、可靠地测量低至0度的接触角；

  • 凹曲面或周围隆起表面的接触角测量；

  • 不完美表面的、或非轴对称液滴的平均或有效接触角的测量；

  • 从侧面和正上方同时对一液滴的接触角/润湿性进行全方位测量、表征；

  • 多孔膜以及石料表面的渗透（吸收）和铺展的表征；

  • 倾斜液滴，或显著非对称液滴，二侧接触角的准确测定；

  • 全自动表面/界面张力，包括其动态变化，的测量；

  • 全自动表面活性剂的临界胶束浓度CMC的测量；

  • 全自动表面活性剂组成的优化和筛选（screening）；

  • 溶液表面张力或表面活性的实时自动监视；

  • ……

测量方法 Measuring Methods

接触角测量：

  • 座滴（Sessile Drop）法，俘泡（Captive Bubble）法，悬滴（Pendant Drop）；

  • 俯视（Top-View）法；

  • 单细丝/单纤维液滴（Drop-on-Filament）法；

  • 液桥/液体界面（Liquid Bridge/Liquid Meniscus）法；

  • 倾斜台（Tilting Stage）法；

  • 旋转液滴（Rotating Drop）法。

表面/界面张力测量：

  • 悬滴（Pendant Drop）法，支持无顶部（No-Apex）悬滴和上升悬滴（Rising Drop）法测量；

  • 座滴（Sessile Drop）法；

  • 滴体积（Drop Volume）法；

  • 液桥/液体界面（Liquid Bridge/Liquid Meniscus）法。

可选配件和扩展功能 Accessories & Extensions

  • 多达三套自动液体直接分配单元（ADDU）；

  • 多达四套自动带分配阀门液体分配系统（ADUV）；

  • 多达三套非接触式自动液体分配单元（ADUN）；

  • 360°自动样品倾斜台（ATS）；

  • 自动样品升降台（AZA）；

  • 自动样品移动轴/旋转盘；

  • 俯视法（Top-View）测量模块（TVM）；

  • 双液滴（Double-Drop）测量模块：使仪器具备同时测量二个独立液滴的能力，可以通过单次测量同时获得二个不同液体在固体表面的接触角，从而即刻计算得到其表面自由能；

  • 旋转液滴法（Rotating Drop）测量模块（RDM）；

  • 液滴滴体积法测量模块（DVT）；

  • 临界胶束浓度CMC测量模块；

  • 环境控制腔（-10 – +120°C）；

  • 半导体加热/制冷温度控制腔（-25 - +160°C）；

  • 电加热高温控制室（室温以上 – +350°C）（HTC350）；

  • 相机速度升级：可以根据具体应用需求提供市场上多种规格/速度/界面的相机；

  • 选配不同的光学镜头：根据不同的应用（如单纤维接触角的测量要求采用高光学放大倍数的镜头）对视野范围和放大倍数的不同要求，选配合适的光学镜头；

  • 高精度光学/石英玻璃器皿和J-型针管（用于界面张力测量或/和采用气泡法或上升悬滴法）；

  • 俘泡法附件（包括玻璃器皿，J-型针管和样品夹）；

  • 表面能测量模板：指导固体表面自由能的测量过程，实现快速、免错测量。

主要技术参数 Technical Data

接触角测量：

  • 范围：0 – 180°

  • 精度：< 0.2°（对于符合Laplace-Young方程的轴对称液滴）

表面/界面张力测量：

  • 范围：0.001 – 2000 mN/m

  • 精度：0.1%（相对于测量值，采用悬滴法时）

  • 分辨率：0.01 mN/m或0.01%（采用悬滴法时）

可测最大样品尺寸：

  • ∞ (L) x 245/300mm (W) x 50mm (H)

仪器尺寸和重量：

  • 620/750mm (L) x 200mm (W) x 536mm (H), ca. 22kg起

备注：为了给用户提高一个参考，我们在下面根据比较典型的应用领域给200系列列出了不同的（分）型号：OSA200-B、OSA200-S1/S2、OSA200-E1/E2、OSA200-T。但是仪器根据需要几乎可以随意组合，有疑问时请联系我们。

资料下载

OSA200-Web.pdf
